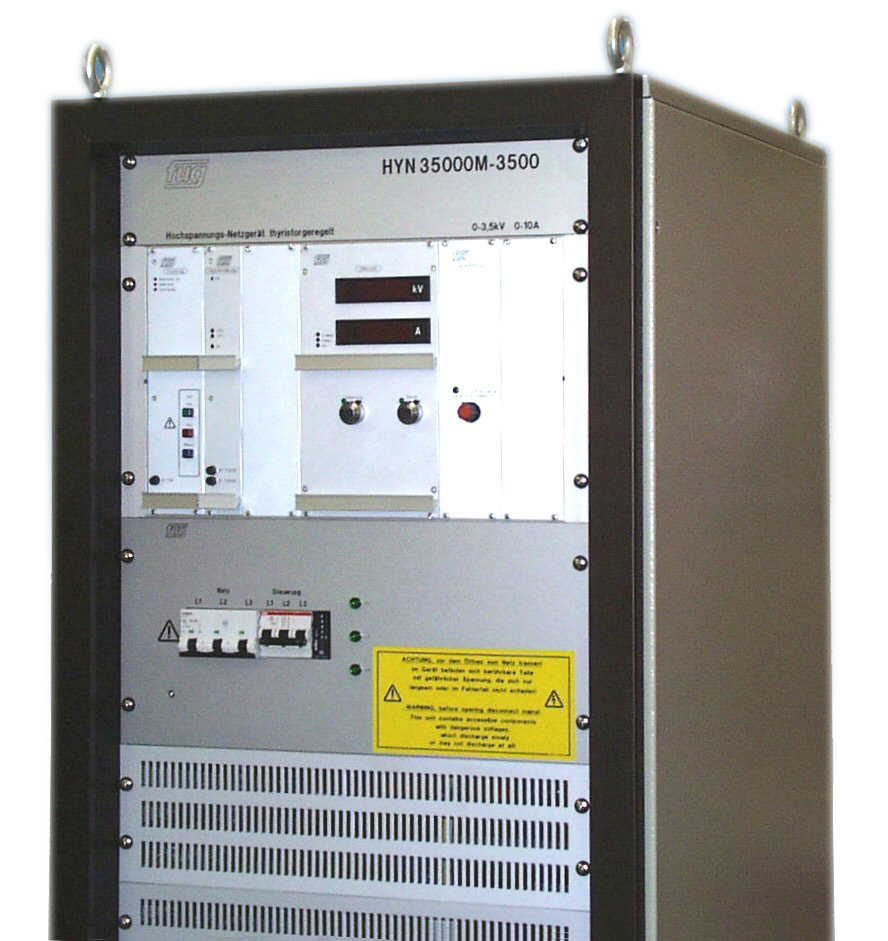

Источники питания высокого напряжения FuG серия HYN

Источники питания высокого напряжения FuG серия HYN
Напряжение, В 3500-20000
Мощность, Вт 7000-70000

Цена от: 3 538 253 руб.

Оставить заявку

Типы источников питания

ТИП Напряжение (В) Ток (мА) Ширина (мм) Высота (мм) Глубина (мм) Масса (кг)
min max min max
HYN 7000-3500 0 3500 0 2000 19"/600 29HU/1500 600 230
HYN 10500-3500 0 3500 0 3000 19"/600 29HU/1500 600 340
HYN 14000-3500 0 3500 0 4000 19"/600 29HU/1500 600 400
HYN 21000-3500 0 3500 0 6000 19"/600 38HU/2000 800 480
HYN 28000-3500 0 3500 0 8000 19"/600 38HU/2000 800 600
HYN 35000-3500 0 3500 0 10000 19"/600 38HU/2000 800 800
HYN 70000-3500 0 3500 0 20000 2x19"/1200 38HU/2000 800 1400
HYN 7000-6500 0 6500 0 1000 19"/600 29HU/1500 600 230
HYN 10500-6500 0 6500 0 1500 19"/600 29HU/1500 600 340
HYN 14000-6500 0 6500 0 2000 19"/600 38HU/2000 800 400
HYN 21000-6500 0 6500 0 3000 19"/600 38HU/2000 800 480
HYN 28000-6500 0 6500 0 4000 19"/600 38HU/2000 800 600
HYN 35000-6500 0 6500 0 5000 19"/600 38HU/2000 800 800
HYN 70000-6500 0 6500 0 10000 2x19"/1200 38HU/2000 800 1400
HYN 7000-12500 0 12500 0 500 19"/600 29HU/1500 600 230
HYN 10500-12500 0 12500 0 800 19"/600 29HU/1500 600 340
HYN 14000-12500 0 12500 0 1000 19"/600 38HU/2000 800 400
HYN 21000-12500 0 12500 0 1500 19"/600 38HU/2000 800 480
HYN 28000-12500 0 12500 0 2000 19"/600 38HU/2000 800 600
HYN 35000-12500 0 12500 0 2500 19"/600 38HU/2000 800 800
HYN 50000-12500 0 12500 0 4000 2x19"/1200 38HU/2000 800 1200
HYN 7000-20000 0 20000 0 300 19"/600 29HU/1500 600 230
HYN 10500-20000 0 20000 0 500 19"/600 29HU/1500 600 340
HYN 14000-20000 0 20000 0 600 19"/600 38HU/2000 800 400
HYN 21000-20000 0 20000 0 1000 19"/600 38HU/2000 800 480
HYN 28000-20000 0 20000 0 1200 19"/600 38HU/2000 800 600
HYN 35000-20000 0 20000 0 1500 19"/600 38HU/2000 800 800
HYN 50000-20000 0 20000 0 2500 2x19"/1200 38HU/2000 800 1200

Технические характеристики

Особенности источника питания серии HYN:

Сравните с другими высоковольтными источниками питания FuG

  • Простая конструкция
  • Исключительная прочность
  • Высокий КПД
  • Защита от короткого замыкания и неограниченный срок работы в условиях короткого замыкания
  • Регулирование напряжения и тока посредством автоматического короткого сопряжения, использование светодиодных индикаторов
  • Установка напряжения и тока с помощью десятиоборотного потенциометра с точной шкалой; возможно блокирование ручки настройки
  • цифровой вольтметр в 3½ цифры для измерения напряжения и тока
  • Ограничение пускового тока при включении
  • Возможность использования с индуктивными и емкостными нагрузками
  • Контур безопасного отключения для отслеживания внешней нагрузки и внутренний контур
  • Счетчик времени в качестве стандартного исполнения

Функции:

Сетевое напряжение преобразовывается в потенциал высокого напряжения. На основной или боковой стороне установлена система импульсно-фазового регулирования (тиристоры). Выпрямленное напряжение сглаживается LC-фильтром

Конструкция:

  • В зависимости от напряжения и мощности устройства представляют собой одиночные или двойные 19-дюймовые (48,2 см) шкафы различной высоты. Боковые крышки можно снять, задняя дверца запирается.
  • Все шкафы оборудованы основаниями для транспортировки вилочными погрузчиками, а также съемными петлями для кранов.
  • Одиночные 19-дюймовые (48,2 см) шкафы до 37 HU можно перевозить с помощью вилочного погрузчика.
  • Встроенные вентиляторы обеспечивают охлаждение, выход воздуха (в зависимости от типа) через заднюю или верхнюю часть устройства.

Выход:

  • Выходная развязка:
    Полярность необходимо указывать при оформлении заказа. По одному выходному зажиму подается высокое напряжение, зажим "0 В" плотно соединен с землей. Дополнительно доступен переключатель изменения полярности.
  • Выходные зажимы:
    Все выходные зажимы находятся в задней части устройства. Для выходного тока до 10 А поставляются высоковольтные разъемы соответствующей электрической прочности.
    С блоком питания поставляются сопрягающиеся разъемы.

Дополнительные возможности:

  • Аналоговое программирование
  • Аналоговое программирование, "плавающее"
  • Компьютерный интерфейс - IEEE 488,RS 232, RS 422, USB, Ethernet, Profibus DP (другое на заказ)
  • Переключатель изменения полярности Если заказ не включает переключатель изменения полярности, пожалуйста, укажите желаемую выходную полярность.
  • Установка и регулирование внутреннего сопротивления
  • Регулирование мощности с дисплеем
  • Цифровой вольтметр более высокого разрешения
  • Колесики вместо оснований для шкафов
    Другие дополнительные возможности и специальные решения доступны на заказ. Использование некоторых дополнительных возможностей может повлечь за собой изменения в описании устройства, особенно, его конструкции.
